JR93 Реле
  • JR93 Реле
HVAC Реле

JR93 Реле

Реле пуска по напряжению JR93 предназначено для однофазных двигателей, требующих высокого пускового момента, и может использоваться как со пусковыми, так и с рабочими конденсаторами (конфигурации CSA и CSIR). Он широко применяется в кондиционерах, коммерческом холодильном оборудовании, паровых насосах и других отраслях промышленности.

Напряжение от пусковой обмотки двигателя подается на катушку пускового реле JR93. Когда это напряжение возрастает до определенного значения (напряжения срабатывания), контакты размыкаются, отключая пусковой конденсатор. Реле остается под напряжением до тех пор, пока напряжение на пусковой обмотке не исчезнет или не упадет ниже напряжения отключения.

Связаться с нами
Предыдущий：JR97 Мощное переключающее реле
Следующий：JR96 2-полюсное переключение реле для HVAC

  • Общие характеристики

    Товар

    Спецификация

    Рейтинг контактов:

    Класс изоляции:

    Класс Б (130 ℃)

    Стандартные контакты:

    16А (непрерывное переключение), 400В, cosφ 0,85

    35 А (только прерывистое размыкание), 400 В, cosφ 0,85

    Контакты повышенной емкости:

    50 А (только прерывистое размыкание), 400 В, cosφ 0,85

    Цикл жизни:

    Стандартные контакты:

    200 000 операций (35 А, 400 В переменного тока, только размыкание)

    500 000 операций (16 А, 400 В переменного тока)

    Контакты повышенной емкости:

    100 000 операций (50 А, 400 В переменного тока, только размыкание)

    Терминальное соединение:

    Быстроразъемные клеммы и винты M3,5.


    Объяснение модели продукта

    Название продукта

    JR93 Стандартные контакты емкости

    JR93H: Контакты высокой емкости

    Код катушки (список ссылок)

    Диапазон напряжения срабатывания и отпускания (список ссылок)

    Монтажное положение (список ссылок)

    Конфигурация терминала (см. схему)

    JR93

    H

    4

    M

    3

    D

  • Рабочие характеристики 50 Гц (при 40 ℃ / 25 ℃)

    Код катушки 2 3 4 5 6 7 8 9
    Vмакс при 40℃(В) 299 338 378 356 452 151 530 228
    Сопротивление ±10% при 25℃ (Ом) 5600 7500 10700 10000 13800 1500 19500 3900
    Х.П.У. П.У. ДЕЛАТЬ. П.У. ДЕЛАТЬ. П.У. ДЕЛАТЬ. П.У. ДЕЛАТЬ. П.У. ДЕЛАТЬ. П.У. ДЕЛАТЬ. П.У. ДЕЛАТЬ. П.У. ДЕЛАТЬ.
    A 120-130 111-124 20-45 111-124 35-77
    B 130-140 120-134 20-45 120-134 35-77
    C 150-160 140-153 40-90 130-144 20-45 130-144 35-77
    D 160-170 150-163 40-90 150-163 40-90 140-153 20-45 140-153 35-77
    E 170-180 162-175 40-90 162-175 40-90 149-163 35-77
    F 180-190 171-184 40-90 171-184 40-90 180-195 40-105 157-172 35-77
    G 190-200 180-193 40-90 180-195 40-105 180-195 40-105 189-205 40-105 168-182 35-77
    H 200-220 186-215 40-90 190-215 40-105 195-224 50-110 186-214 60-133 178-192 35-77
    I 220-240 205-234 40-105 208-239 50-110 204-233 50-110 204-233 60-133 183-213 35-77
    M 260-280 243-271 40-105 239-270 50-110 242-272 50-110 242-272 60-133 239-268 60-135 239-268 75-170
    N 280-300 260-289 50-110 262-290 60-121 262-290 60-133 258-287 60-135 258-287 75-170
    O 300-320 280-310 60-121 280-310 60-133 277-305 60-135 277-305 75-170
    P 320-340 300-328 60-121 300-328 60-154 295-324 60-135 295-324 75-170
    Q 340-360 318-347 60-121 314-342 60-135 314-342 75-180
    R 350-370 323-352 75-180
    S 360-380 332-361 75-180

    Рабочие характеристики 60 Гц

    Код катушки 2 3 4 5 6 7 8 9
    Vмакс при 40℃(В) 299 338 378 356 452 151 530 228
    Сопротивление ±10% при 25℃ (Ом) 5600 7500 10700 10000 13800 1500 19500 3900
    Х.П.У. П.У. ДЕЛАТЬ. П.У. ДЕЛАТЬ. П.У. ДЕЛАТЬ. П.У. ДЕЛАТЬ. П.У. ДЕЛАТЬ. П.У. ДЕЛАТЬ. П.У. ДЕЛАТЬ. П.У. ДЕЛАТЬ.
    АА 120-130 111-124 20-45 111-124 35-77
    АБ 130-140 120-134 20-45 120-134 35-77
    переменного тока 150-160 130-144 20-45 130-144 35-77
    нашей эры 160-170 150-163 40-90 140-153 20-45 140-153 35-77
    АЕ 170-180 162-175 40-90 140-163 20-45 149-163 35-77
    АФ 180-190 171-184 40-90 180-195 40-105 157-172 35-77
    АГ 190-200 180-193 40-90 180-195 40-105 189-205 40-105 168-182 35-77
    АХ 200-220 186-215 40-90 190-215 40-105 195-224 50-110 186-214 60-133 178-192 35-77
    ИИ 220-240 205-234 40-90 208-239 50-110 204-233 50-110 204-233 60-133 183-213 35-77
    АЛ 240-260 224-254 40-105 224-252 50-110 223-259 50-110 223-252 60-133 203-231 35-77
    AM 260-280 243-271 40-105 239-270 50-110 242-272 50-110 242-272 60-133 239-268 60-135 221-250 35-77
    АН 280-300 260-289 50-110 262-290 60-121 262-290 60-133 258-287 60-135 258-287 75-170
    O 300-320 280-310 60-121 280-310 60-133 277-305 60-135 277-305 75-170
    P 320-340 300-328 60-121 300-328 60-154 295-324 60-135 295-324 75-170
    Q 340-360 318-347 60-121 314-342 60-135 314-342 75-180
    R 350-370 323-352 75-180
    S 360-380 332-361 75-180

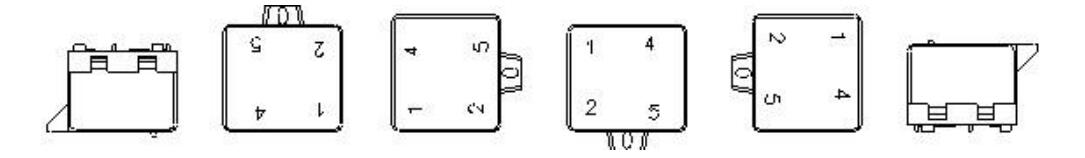

    Рабочее место установки

    0 3 K 6 X Y
    С выступающей структурой
    Плоская структура
    Изделие было тщательно откалибровано для определенных условий установки. Изменение места установки может повлиять на его рабочие характеристики.

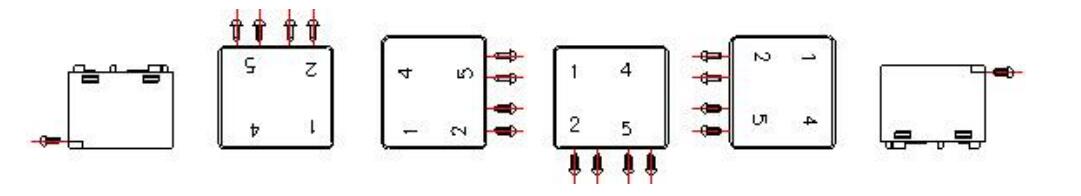

    Конфигурация клемм проводки
    5 винтов
    (2 на позиции №4)     		5 двусторонних разъемов
    (2 на позиции №4)     		3 винта
    (на позициях №1, 2, 5)     		3 двусторонних разъема
    (на позициях №1, 2, 5)
    С структурой в форме выступа C D H L
    Плоская структура P R U Z

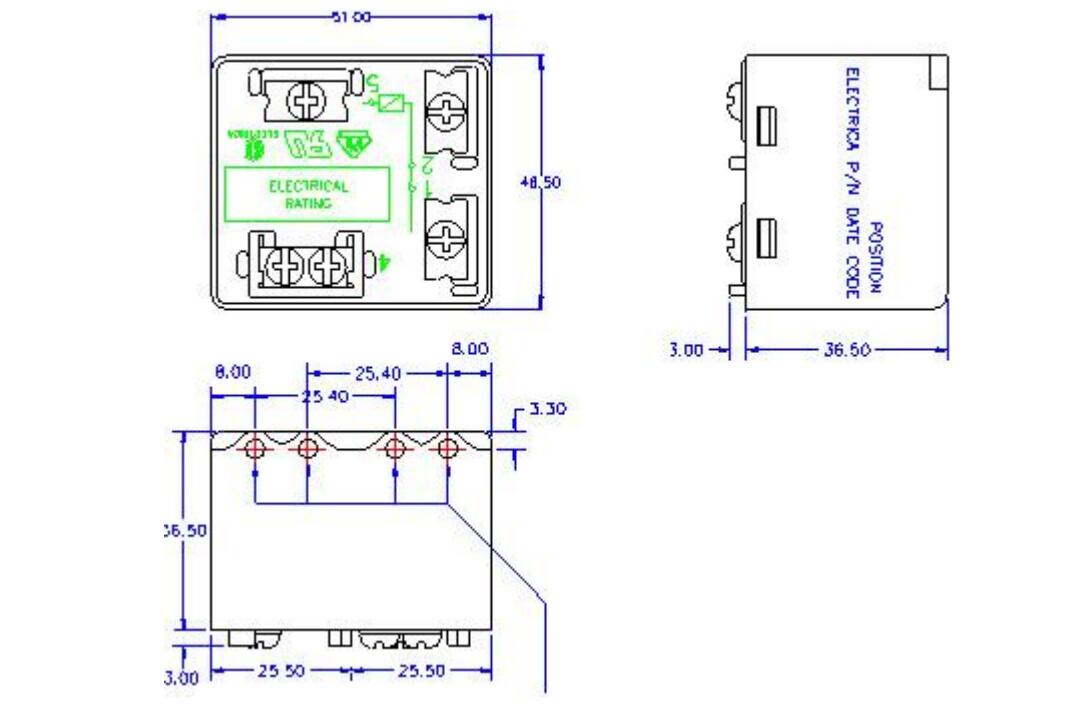

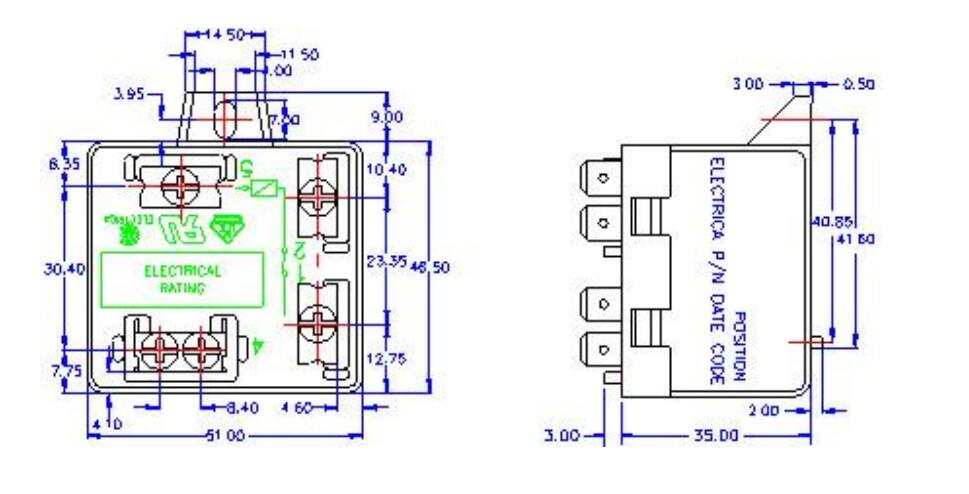

    Габаритный чертеж

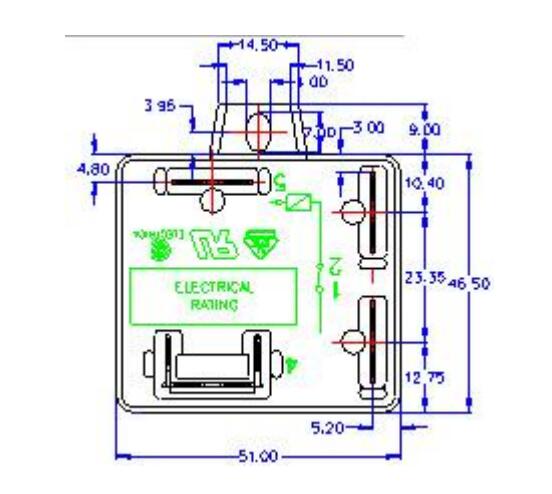

    Ушообразное строение

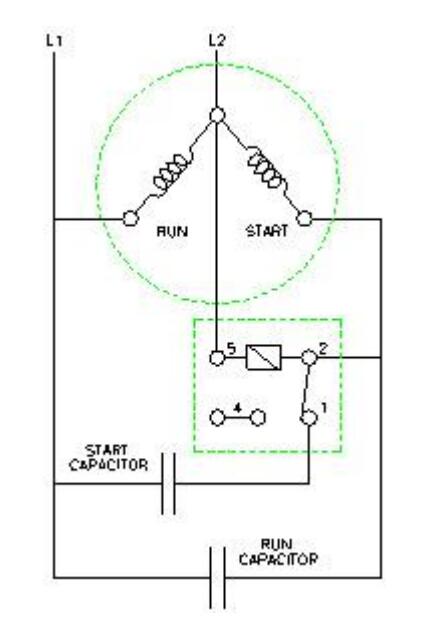

    С выступающей структурой Схема подключения
    Плоская структура
