- 10А емкость переключения
- 2C/3C/4C Конфигурации
- с различными типами терминалов
- Сертификация TUV для 2С: R50295777
Контактные данные
|
Контактная схема |
2C/3C/4C |
|
Начальное контактное сопротивление (начальное) |
100 МОм (1А 6 В постоянного тока) |
|
Контактный рейтинг |
10а 250VAC/30VDC |
|
Емкость переключения |
2500 ВА/300 Вт |
|
Ток переключения |
10A |
|
Переключение напряжения |
250VAC/30VDC |
|
Контактный материал |
Сплав |
Характеристики
|
Изоляционные сопротивление |
500 МОм 500 В постоянного тока |
|
Диэлектрическая прочность |
1000VAC, 1 мин. Между катушкой к контактам 1500VAC, 1 мин. между открытыми контактами |
|
Время срабатывания |
25 мс |
|
Время отпускания |
25 мс |
|
Вибростойкость |
10-55 Гц, 1,5 мм |
|
Ударная стойкость |
Снижение: 100 м/с2; механическое: 1000 м/с2 |
|
Влажность |
35 ％ ~ 95 ％ RH |
|
Окружающая температура |
-40 ℃ ~ 70 ℃ |
|
Электрическое число включений |
1 × 10 5 операции 1 × 10 7 операции |
Данные катушки
|
Номинальное напряжение (VDC) |
Напряжение срабатывания VDC (макс.) |
Напряжение отпускания VDC (мин.) |
Номинальный ток (mA±10％) |
Сопротивление катушки (Ω ± 10 ％) |
Мощность потребление (mW) |
|
12 |
9 |
1.2 |
75 |
160 |
900 |
|
18 |
13.5 |
1.8 |
50 |
360 |
900 |
|
24 |
18 |
2.4 |
37.5 |
650 |
900 |
|
36 |
27 |
3.6 |
25 |
1440 |
900 |
|
48 |
36 |
4.8 |
18.8 |
2600 |
900 |
|
110 |
82.5 |
11 |
7.8 |
13400 |
900 |
|
220 |
165 |
22 |
4.5 |
54000 |
900 |
|
Номинальное напряжение (VAC) |
Напряжение срабатывания VDC (макс.) |
Напряжение отпускания VDC (мин.) |
Номинальный ток (mA±10％) |
Сопротивление катушки (Ω ± 10 ％) |
Мощность Потребление (VA) |
|
12 |
9.6 |
3.6 |
100 |
46 |
1.2 |
|
18 |
14.4 |
5.4 |
66 |
95 |
1.2 |
|
24 |
19.2 |
7.2 |
50 |
184 |
1.2 |
|
36 |
28.8 |
10.8 |
33 |
370 |
1.2 |
|
48 |
38.4 |
14.4 |
25 |
735 |
1.2 |
|
110 |
88 |
33 |
11 |
3750 |
1.2 |
|
220 |
176 |
66 |
5.5 |
14400 |
1.2 |
Информация по заказу
Младший-2-24-D-T-D-X
|
Модель № |
Контактная схема |
Напряжение катушки |
Источник катушки |
Терминальная форма |
Тип модели |
Специальный код |
|
JRS |
2 полюса 3 полюса 4 полюса |
5-220VDC 5-220VAC |
D: DC A: AC |
P: ПХБ T: Outlet F: Выход и тип фланца |
Никто: D: Светодиодная лампа |
Нет: Стандарт Специальный код |

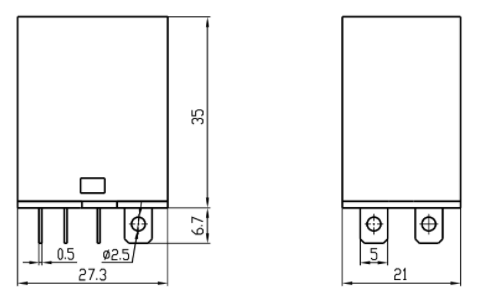

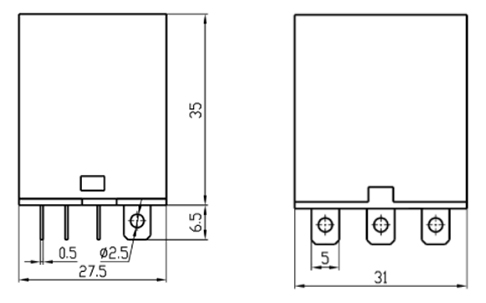

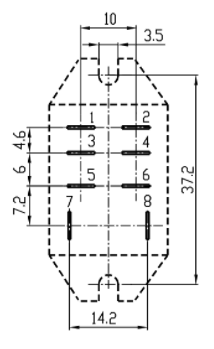

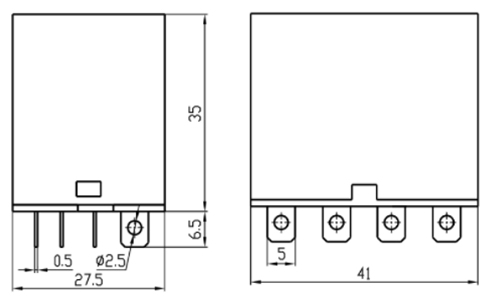

Размеры контура, схема подключения и расположение на печатной плате (Единица: мм)
Допустимость: ± 0,3
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
