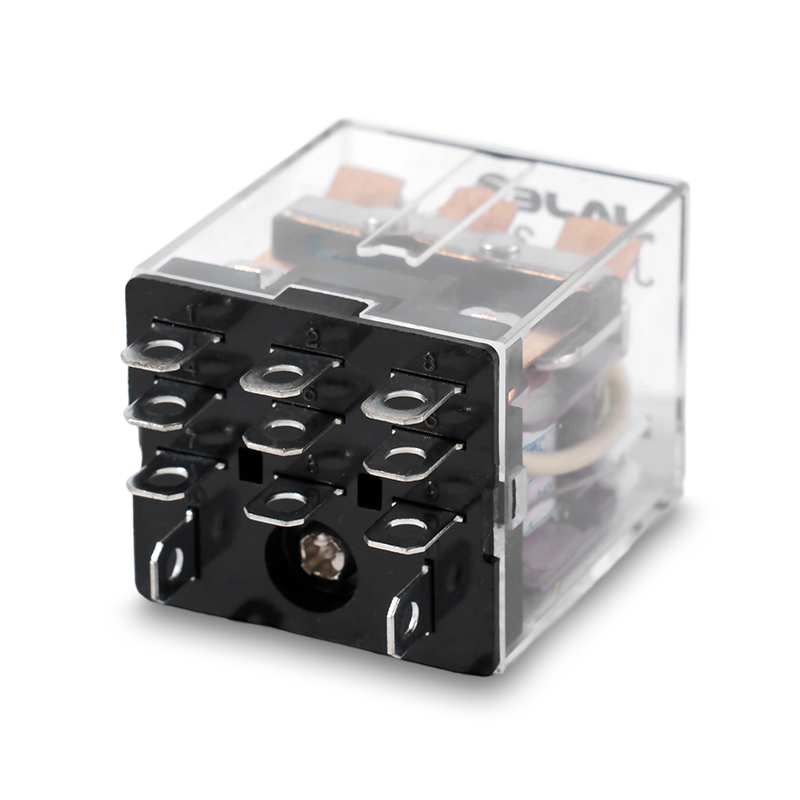

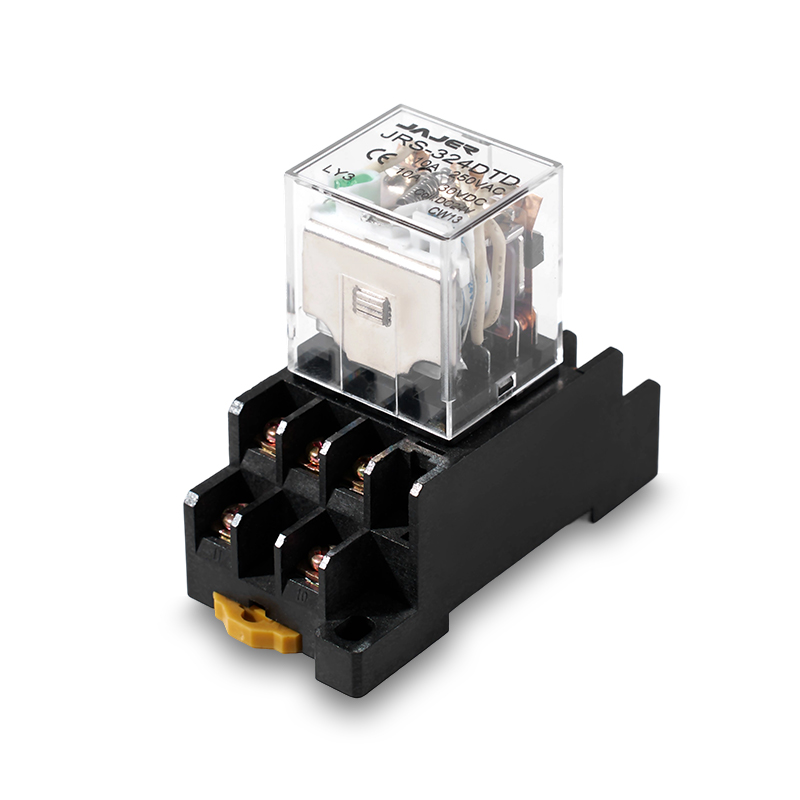

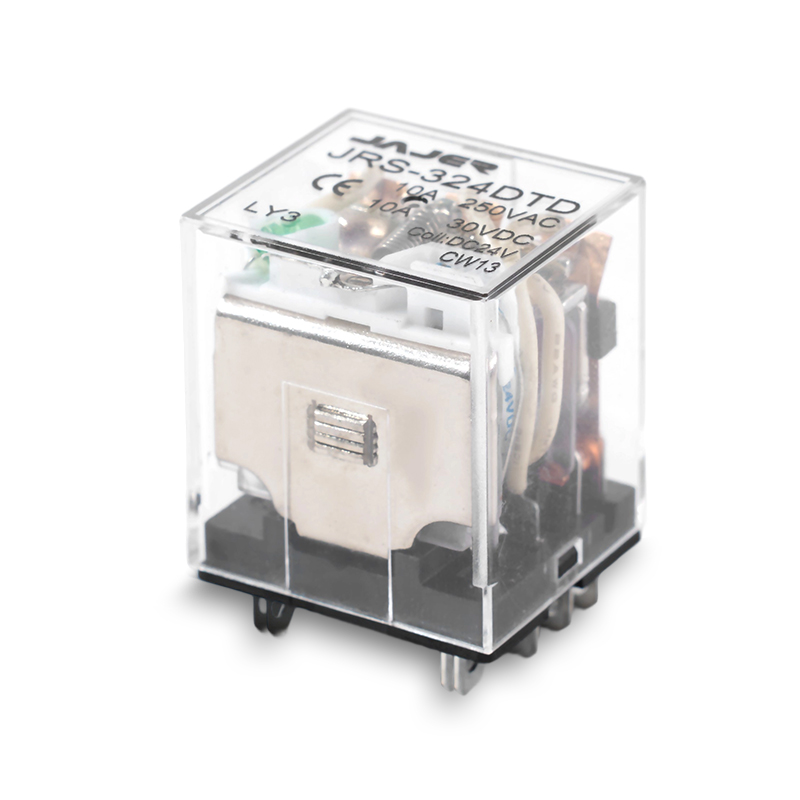

JRS-3 LY3N HH63P Малогабаритное промежуточное реле

Контактная схема

2C/3C/4C

Начальное контактное сопротивление (начальное)

100 МОм (1А 6 В постоянного тока)

Контактный рейтинг

10а 250VAC/30VDC

Емкость переключения

2500 ВА/300 Вт

Ток переключения

10A

Переключение напряжения

250VAC/30VDC

Контактный материал

Сплав

Изоляционные сопротивление

500 МОм 500 В постоянного тока

Диэлектрическая прочность

1000VAC, 1 мин. Между катушкой к контактам

1500VAC, 1 мин. между открытыми контактами

Время срабатывания

25 мс

Время отпускания

25 мс

Вибростойкость

10-55 Гц, 1,5 мм

Ударная стойкость

Снижение: 100 м/с2; механическое: 1000 м/с2

Влажность

35 ％ ~ 95 ％ RH

Окружающая температура

-40 ℃ ~ 70 ℃

Электрическое число

включений

1 × 10 ⁵ операции

1 × 10 ⁷ операции

Номинальное напряжение

(VDC)

Напряжение срабатывания

VDC (макс.)

Напряжение отпускания

VDC (мин.)

Номинальный ток

(mA±10％)

Сопротивление катушки

(Ω ± 10 ％)

Мощность

потребление (mW)

12

9

1.2

75

160

900

18

13.5

1.8

50

360

900

24

18

2.4

37.5

650

900

36

27

3.6

25

1440

900

48

36

4.8

18.8

2600

900

110

82.5

11

7.8

13400

900

220

165

22

4.5

54000

900

Номинальное напряжение

(VAC)

Напряжение срабатывания

VDC (макс.)

Напряжение отпускания

VDC (мин.)

Номинальный ток

(mA±10％)

Сопротивление катушки

(Ω ± 10 ％)

Мощность

Потребление (VA)

12

9.6

3.6

100

46

1.2

18

14.4

5.4

66

95

1.2

24

19.2

7.2

50

184

1.2

36

28.8

10.8

33

370

1.2

48

38.4

14.4

25

735

1.2

110

88

33

11

3750

1.2

220

176

66

5.5

14400

1.2
