EspañolСигнальное реле

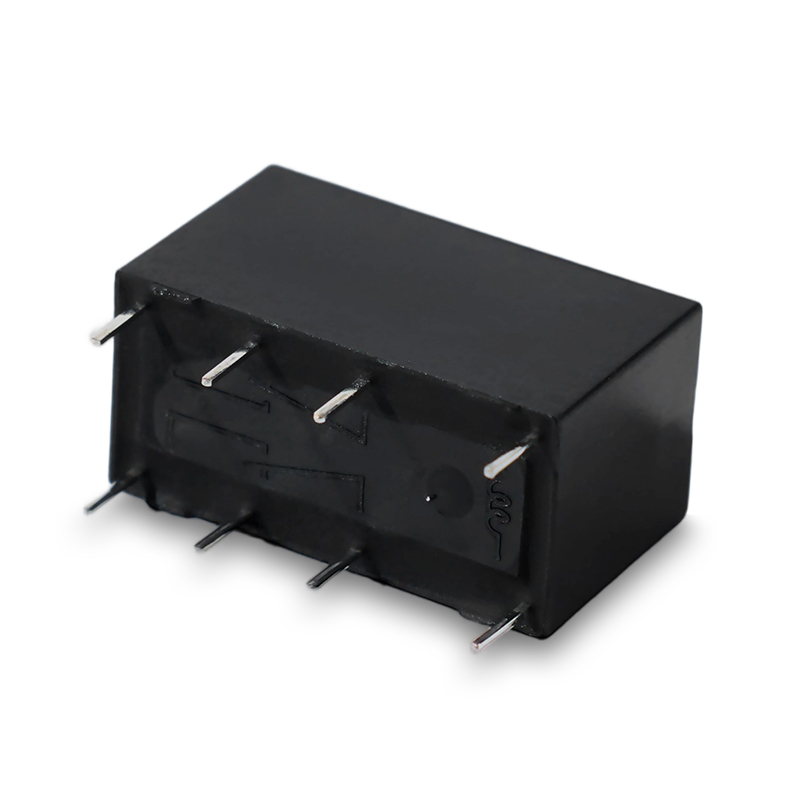

JRC-19F 4078F HK19F Малое сигнальное реле
- 2 Конфигурации Формы С
- Размер субминиатюрного исполнения 20,2 × 10 × 11,5 (Д × Ш × В)
- Типы с высокой чувствительностью и стандартный тип доступны
- Клеммы с шагом разъема DIL
- 2 Конфигурации Формы С
- Размер субминиатюрного исполнения 20,2 × 10 × 11,5 (Д × Ш × В)
- Типы с высокой чувствительностью и стандартный тип доступны
- Клеммы с шагом разъема DIL
Контактные данные
|
Контактная схема |
2C |
|
Начальное контактное сопротивление (Исходный) |
100 МОм |
|
Номинальная нагрузка |
1A/ 120VAC 2A / 24 В постоянного тока |
|
Максимальное коммутируемое напряжение |
240VAC/60VDC |
|
Максимум ношение тока |
2A |
|
Максимум переключение емкости |
40 Вт или 120 ВА |
|
Контактный материал |
Серебряный сплав |
Характеристики
|
Изоляционные сопротивление |
1000mΩ 500VDC |
|
Диэлектрическая прочность |
1000VAC, между катушкой до контакта 500VAC, между открытыми контактами |
|
Время срабатывания |
Максимум 6 мс |
|
Время отпускания |
Максимум 4 мс |
|
Вибростойкость |
10–55 Hz при амплитуде вибрации 1,5 мм |
|
Ударная стойкость |
Функциональный: 20G; |
|
Влажность |
40 ％ ~ 85 ％ RH |
|
Окружающая температура |
-40 ℃ ~ 70 ℃ |
|
Электрическое число включений |
1 × 10 5 OPS (при номинальном напряжении катушки) 1 × 10 7 Опс |
Данные катушки (150 МВт)
|
Номинальное напряжение (VDC) |
Напряжение срабатывания VDC (макс.) |
Напряжение отпускания VDC (мин.) |
Номинальный ток (mA±10％) |
Сопротивление катушки (Ω ± 10 ％) |
Мощность (mW) |
|
3 |
2.25 |
0.3 |
50 |
60 |
150 |
|
5 |
3.75 |
0.5 |
30 |
167 |
150 |
|
6 |
4.5 |
0.6 |
25 |
240 |
150 |
|
9 |
6.75 |
0.9 |
16.07 |
540 |
150 |
|
12 |
9 |
1.2 |
12.5 |
960 |
150 |
|
24 |
18 |
2.4 |
6.25 |
3840 |
150 |
Данные катушки (200 МВт)
|
Номинальное напряжение (VDC) |
Напряжение срабатывания VDC (макс.) |
Напряжение отпускания VDC (мин.) |
Номинальный ток (mA±10％) |
Сопротивление катушки (Ω ± 10 ％) |
Мощность (mW) |
|
3 |
2.25 |
0.3 |
66.7 |
45 |
200 |
|
5 |
3.75 |
0.5 |
40 |
125 |
200 |
|
6 |
4.5 |
0.6 |
33.3 |
180 |
200 |
|
9 |
6.75 |
0.9 |
22.2 |
405 |
200 |
|
12 |
9 |
1.2 |
16.7 |
720 |
200 |
|
24 |
18 |
2.4 |
8.3 |
2880 |
200 |
Данные катушки (360 МВт/450 МВт)
|
Номинальное напряжение (VDC) |
Напряжение срабатывания VDC (макс.) |
Напряжение отпускания VDC (мин.) |
Номинальный ток (mA±10％) |
Сопротивление катушки (Ω ± 10 ％) |
Мощность (mW) |
|
3 |
2.25 |
0.3 |
150.00 |
20 |
450 |
|
5 |
3.75 |
0.5 |
89.3 |
55 |
450 |
|
6 |
4.5 |
0.6 |
75.00 |
80 |
450 |
|
9 |
6.75 |
0.9 |
50.00 |
180 |
450 |
|
12 |
9 |
1.2 |
37.50 |
320 |
450 |
|
24 |
18 |
2.4 |
18.75 |
1280 |
450 |
|
3 |
2.25 |
0.3 |
120 |
25 |
360 |
|
5 |
3.75 |
0.5 |
71.4 |
70 |
360 |
|
6 |
4.5 |
0.6 |
60 |
100 |
360 |
|
9 |
6.75 |
0.9 |
40.9 |
220 |
360 |
|
12 |
9 |
1.2 |
30 |
400 |
360 |
|
24 |
18 |
2.4 |
15 |
1600 |
360 |
Информация по заказу
JRC-19F-S-2-12-E-M-XXX
|
Тип |
Конструкция |
Контактная схема |
Напряжение катушки |
Мощность катушки |
Контактная схема |
Специальный код |
|
JRC-19F |
S - пластиковая герметизация SH - герметизация |
2 |
3-24VDC |
S: 0,15 Вт E: 0,2 Вт D: 0,36 Вт F: 0,45 Вт |
Отсутствие: NO/NC M: NO |
Специальное требование клиента |

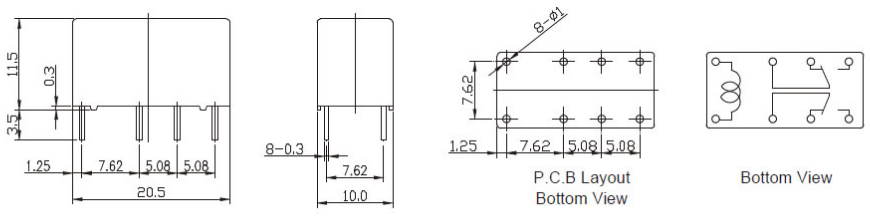

Размеры контура, схема подключения и расположение на печатной плате (Единица: мм)
