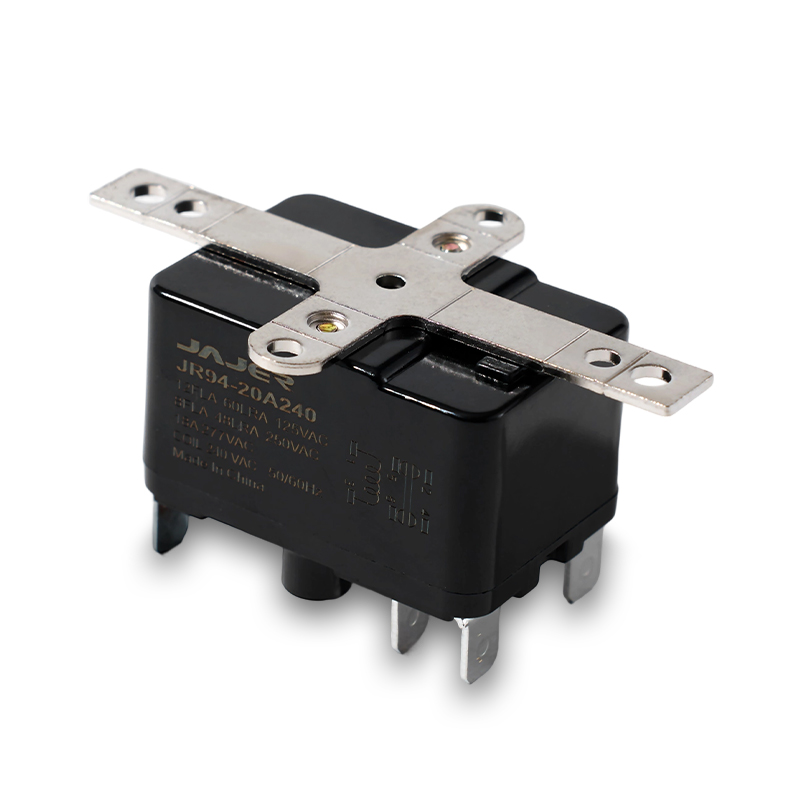

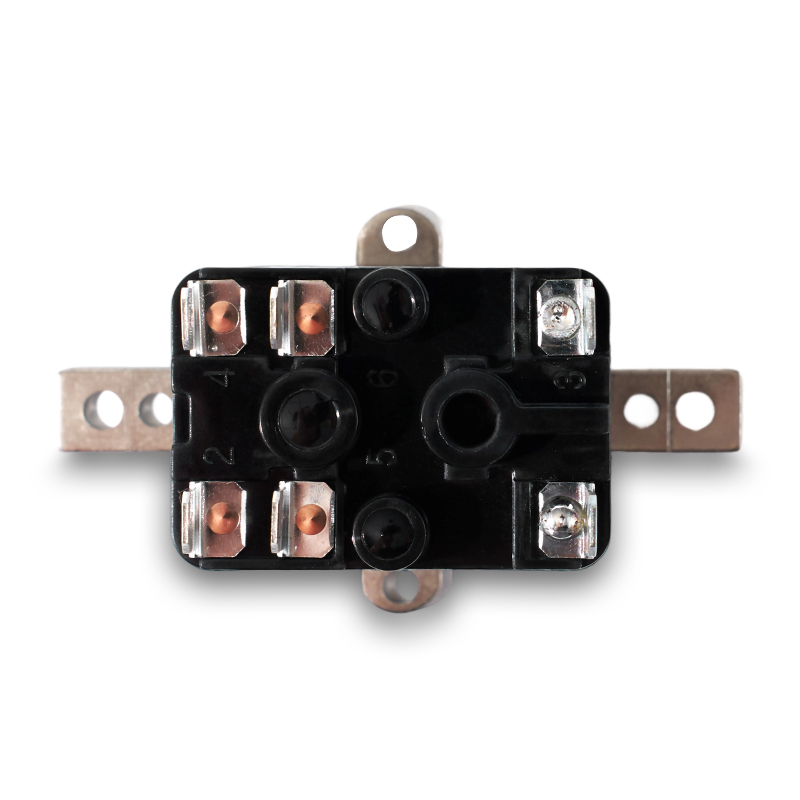

JR94 Промышленное потенциальное реле для HVAC
- 25 А емкость переключения
- Имеет множество монтажных позиций
- с различными проводками
- Конструкция упаковки с пыльной крышкой
- Контакт с двойным разрывом
- 25 А емкость переключения
- Имеет множество монтажных позиций
- с различными проводками
- Конструкция упаковки с пыльной крышкой
- Контакт с двойным разрывом
Модель продукта и спецификация
|
Номинальное напряжение Свободный |
Подобрать Свободный |
Выбывать Свободный |
Сопротивление катушки Вак |
Максимальное напряжение Свободный |
| 24 | <20.4 | ≥4,8 | 90x (1 ± 10%) | 28.8 |
| 120 | ≤102.0 | ≥24 | 2000x (1 ± 10%) | 144 |
| 240 | ≤204.0 | ≥48 | 7200x (1 ± 10%) | 288 |
| 277 | ≤235 | ≥55,7 | 11000x (1 ± 10%) | 332 |
Характеристики продукта
| Контактная схема | 1a (spst-no); 1C (SPDT); 1a 1d (spst nc nc) | |
| Начальное контактное сопротивление | ≤100 мД (24 В/1А) | |
| Номинальная нагрузка | 25а 277VAC (только нарушение) | |
| Максимальное напряжение коммутации | 277VAC | |
| Максимальный ток коммутации | 25A | |
| Максимальная мощность переключения | 4000va | |
| Механическая долговечность | 1x10 6 | |
| Электрическая долговечность |
5x10 5 25A 277VAC, резистивная нагрузка, 65 ° C, 1 с и 9 с 3х10 4 3A 277VAC, общая нагрузка, 65 ° C, 1 с и 9 с |
|
| Изоляционные сопротивление | 500 мОм (500 В постоянного тока) | |
| Диэлектрическая прочность | Между катушкой и контактом | 2500VAC 1MIN |
| Между разъединенными контактами | 1000vac 1 мин | |
| Время срабатывания | ≤25 мс | |
| Время отпускания | ≤25 мс | |
| Ударная нагрузка (стабильность) | 98 м/с 2 | |
| Вибрационная стабильность | От 10 Гц до 55 Гц, двойная амплитуда 1,5 мм | |
| Диапазон влажности | 5%- 85%RH | |
| Температурный диапазон | -40 ° C - 85 ° C. | |
| Вид выводов | Быстрое соединение | |
| Масса | Около 75 г | |
| Метод упаковки | Пыль -покров тип | |
Информация по заказу
JR94-10-A-24-XX
|
Тип |
Контактная схема |
Форма напряжения катушки |
Напряжение катушки |
Специальные параметры |
|
JR94 |
10: 1А |
D: DC |
DC: 6-120VDC AC: 6-27 7VAC |
Нет: стандартный продукт |

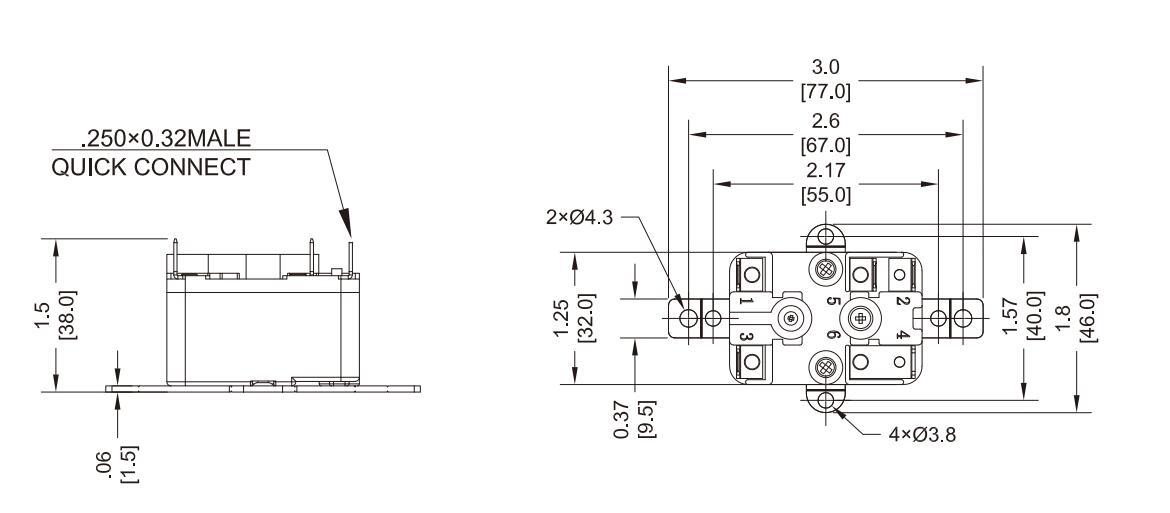

Размеры контура, схема подключения и расположение на печатной плате (Единица: мм)
|
Размеры |
 |

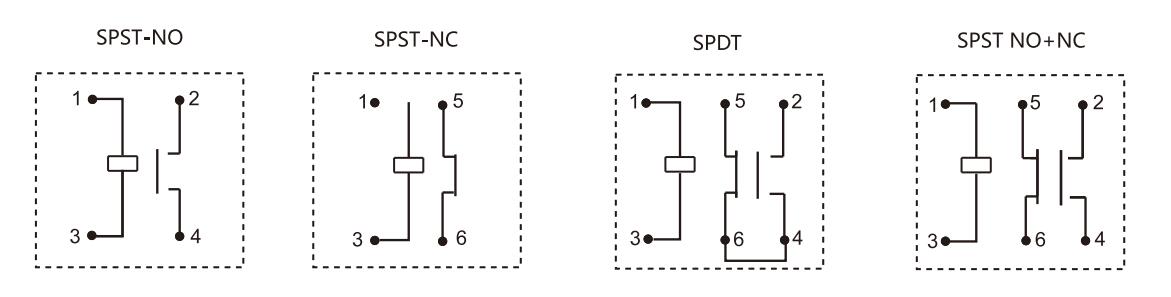

| Схема подключения |
 |
