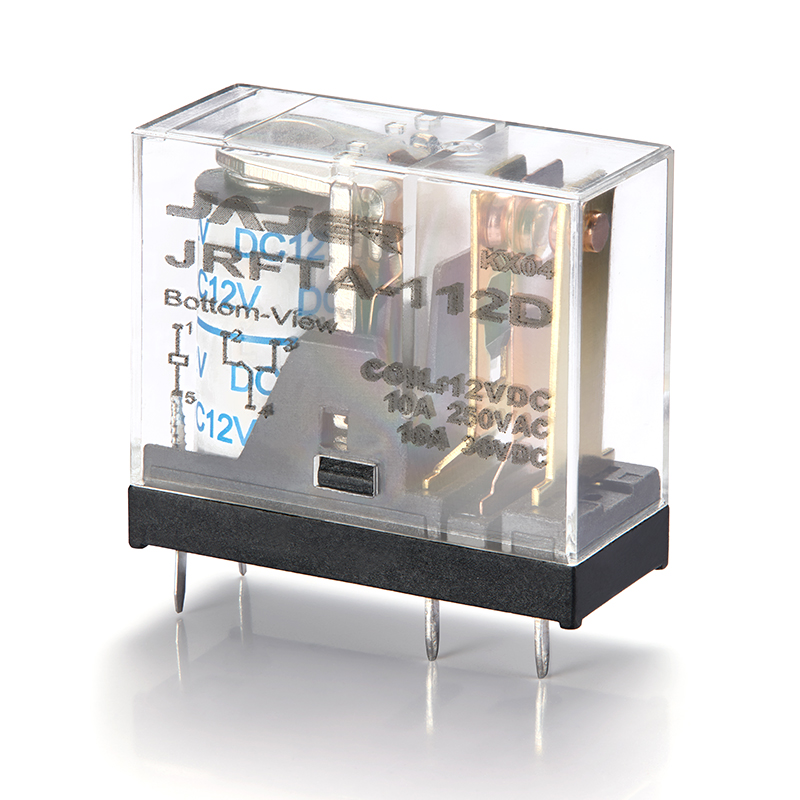

Реле SafeSwitch JRFT

Договоренность о контактах

1А/1С, 2А/2С

Контактное сопротивление

100 МОм (при 1 А, 6 В постоянного тока)

Контактная нагрузка

1А: 10А/250В переменного тока/30В постоянного тока

1C: 10 А/250 В переменного тока/30 В постоянного тока

1А: 10А/250В переменного тока/30В постоянного тока

1C: 10 А/250 В переменного тока/30 В постоянного тока

2А: 5А/250 В переменного тока/30 В постоянного тока

2C: 5А/250 В переменного тока/30 В постоянного тока

Контактный материал

Серебряный сплав

Сопротивление изоляции

100 МОм 500 В постоянного тока

Диэлектрическая прочность

Между катушкой и контактом:

5000 В переменного тока, 1 мин.

Между открытым контактом:

1000 В переменного тока, 1 мин.

Время работы

20 мс

Время выпуска

10 мс

Устойчивость к вибрации

10–55 Гц, диаметр 1,5 мм

Ударопрочность

Функционал: 98 м/с ² ;

Разрушительная: 980 м/с. ²

Влажность

35 ％ ~ 85 ％ относительной влажности

Температура окружающей среды.

-40℃ ~ 85℃

- Электрическая жизнь

- Механическая жизнь

1×10 ⁵ ОП

1×10 ⁷ ОП

Номинальное напряжение

(В постоянного тока)

Напряжение срабатывания

В постоянного тока (Макс.)

Падение напряжения

В постоянного тока (мин.)

Номинальный ток

(мА±10%)

Сопротивление катушки

(Ом±10%)

Мощность

(мВт)

3

2.25

0.3

180

17

540

5

3.75

0.5

108

46

540

6

4.5

0.6

90

67

540

9

6.75

0.9

60

150

540

12

9

1.2

45

267

540

18

13.5

1.8

30

600

540

24

18

2.4

22.5

1067

540

48

36

4.8

11.2

4267

540

Номинальное напряжение

(ВАК)

Напряжение срабатывания

В переменного тока (Макс.)

Падение напряжения

ВАК (мин.)

Номинальный ток

(мА±10%)

Сопротивление катушки

(Ом±10%)

Мощность

(Вирджиния)

6

4.8

1.8

37.5

16

1.0

12

9.6

3.6

19

63

1.0

24

19.2

7.2

10

240

1.0

48

38.4

14.4

4.4

1085

1.0

110

88

33

2.0

5500

1.0

220

176

66

1.05

21000

1.0

230

184

69

1.0

23000

1.0
