- 30А / 40А емкость переключения
- 2,5 кВ диэлектрическая прочность между катушкой и контактами
- 6000VА максимальная мощность переключения
Контактные данные
|

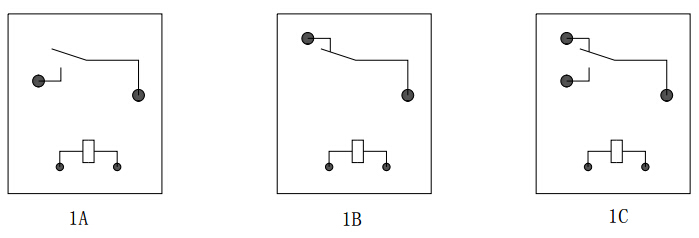

Контактная схема |
1A/1B/1C |
|
Начальное контактное сопротивление (Исходный) |
100mΩ (при 1А 6VDC) |
|
Контактный рейтинг-AC Контактный рейтинг-DC |
1A: 30A/25A/30VDC 1C: NO 20A/30VDC NC 10A/30VDC |
|
Максимальное коммутируемое напряжение |
277VAC/30VDC |
|
Максимальная коммутируемая мощность |
7200VA/600W |
|
Контактный материал |
Серебряный сплав |
Характеристики
|
Изоляционные сопротивление |
1000mΩ 500VDC |
|
Диэлектрическая прочность |
1500VAC 1 мин. между катушкой к контактам 1500VAC 1 мин. между открытыми контактами |
|
Время срабатывания |
15 мс |
|
Время отпускания |
10 мс |
|
Вибростойкость |
10–55 Hz при амплитуде вибрации 1,5 мм |
|
Ударная стойкость |
Функциональная: 100 m/S 2 Деструктивная: 1000 m/S 2 |
|
Влажность |
35 ％ ~ 85 ％ RH |
|
Окружающая температура |
-40 ℃ ~ 85 ℃ |
|
Электрическое число включений |
1 × 10 5 OPS (при номинальном напряжении катушки) 1 × 10 7 Опс |
Данные катушки
|
Номинальное напряжение (VDC) |
Напряжение срабатывания VDC (макс.) |
Напряжение отпускания VDC (мин.) |
Номинальный ток (mA±10％) |
Сопротивление катушки (Ω ± 10 ％) |
Мощность (mW) |
|
5 |
3.75 |
0.5 |
186 |
27 |
900 |
|
6 |
4.5 |
0.6 |
150 |
40 |
900 |
|
9 |
6.75 |
0.9 |
101 |
89 |
900 |
|
12 |
9 |
1.2 |
76 |
158 |
900 |
|
18 |
13.5 |
1.8 |
51 |
356 |
900 |
|
24 |
18 |
2.4 |
38 |
634 |
900 |
|
36 |
27 |
3.6 |
25.2 |
1426 |
900 |
|
48 |
36 |
4.8 |
19 |
2534 |
900 |
|
110 |
82.5 |
11.0 |
8.3 |
13310 |
900 |
Примечания:
1) Все неопределенные значения находятся при комнатной температуре.
2) Только типичные нагрузки перечислены выше. Другие спецификации нагрузки могут быть доступны по запросу.
3) Для герметичного типа крышка вентиляционного отверстия должна быть вырезана.
Информация по заказу
JRT3-S-1-12-D-M-XX
|
Тип |
Конструкция |
Контактная схема |
Напряжение катушки |
Мощность катушки |
Контактная схема |
Специальный код |
|
JRT3(30A) JRT5(40A) |
S - пластиковая герметизация SH - герметизация |
1 |
5-110VDC |
D: 0.9W |
Отсутствие: NO/NC M: NO B: NC |
Специальное требование клиента |

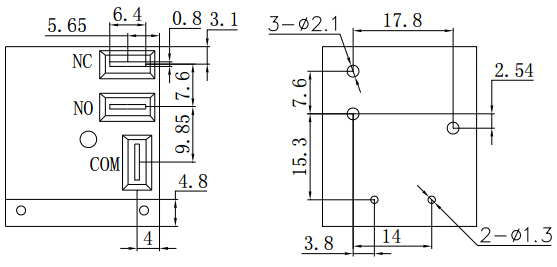

Размеры контура, схема подключения и расположение на печатной плате (Единица: мм)
Допуск ± 0,3
|
|
|
|
 |
 |
|
Замечание:
1) В случае не допускаемой, показанной в измерении схемы: размер счета ≤1 мм, допуск должен составлять ± 0,2 мм; Определение измерения ﹥ 1 мм и ≤5 мм, допуск должен составлять ± 0,3 мм; Определение измерения ﹥ 5 мм, толерантность должна составлять ± 0,4 мм.
