KG818J Программируемый цифровой таймер на 7 дней
  • KG818J Программируемый цифровой таймер на 7 дней
Переключатель контроля времени

KG818J Программируемый цифровой таймер на 7 дней

Особенности продукта

● Напряжение питания соответствует напряжению на стороне нагрузки (согласно внешней форме и установочным размерам однополюсного DZ47).
● Стандартный размер DIN 35 мм для монтажа на рейке.
● Поддерживает настройку 24 временных групп ВКЛ и ВЫКЛ, с ручной коррекцией ВКЛ/ВЫКЛ, доступной в любое время.
● Встроенная литиевая батарея обеспечивает работу и отображение при сбое питания.
● Возможность настройки циклических программ синхронизации. Время цикла регулируется от 1 секунды до 23 часов 59 минут 59 секунд.
● Еженедельная автоматическая коррекция времени (-30 секунд ≤ Δt ≤ 30 секунд).
● Настраивается для программ обратного отсчета. Время обратного отсчета регулируется от 1 секунды до 23 часов 59 минут 59 секунд.
● Используется для управления включением/выключением оборудования ежедневно или еженедельно по заранее заданным расписаниям.

Связаться с нами
Предыдущий：KG817J Цифровой программируемый таймер с ЖК-дисплеем
Следующий：Нет следующей статьи

  • Технические параметры
    ● Номинальное рабочее напряжение: 210–240 В переменного тока.
    ● Ошибка синхронизации: ≤ 1 секунды/день (при 25°C).
    ● Номинальный ток: 10 А/16 А/25 А/30 А. Категория применения: AC-15.
    ● Минимальное время контроля: 1 секунда.
    ● Устройство отображения: ЖК-дисплей. Резерв литиевой батареи: 5 лет. Потребляемая мощность: < 4 ВА.
    ● Диапазон времени управления: от 1 секунды до 168 часов.
    ● Механическая долговечность: 10⁷ операций.
    ● Влажность: 35–85 % относительной влажности. Рабочая температура: -10–40 °C.
    ● Электрическая долговечность: 10⁵ операций.

    Электрические характеристики

    Сопротивление изоляции: 100 МОм (при 500 В постоянного тока)

    Диэлектрическая прочность: 2000 В переменного тока, 50/60 Гц, в течение 1 минуты.

    Между контактами: 1500 В переменного тока, 50/60 Гц, в течение 1 минуты.

    Вибрация: Сопротивление: 10–55 Гц (цикл 1 мин), амплитуда 0,75 мм, 1 час в каждом направлении X, Y, Z.

    Неисправность: 10–55 Гц (цикл 1 мин), амплитуда 0,5 мм, 10 минут в каждом направлении X, Y, Z.

    Настройка часов

    Корректировка текущего времени: обратитесь к пекинскому времени на своем мобильном телефоне. Нажмите красную кнопку ОТМЕНА/ВОЗОБНОВЛЕНИЕ 4 раза. Регулировка дисплея ЖК-экрана исчезнет. Нажмите кнопки «Час», «Минута» и «Неделя» соответственно, чтобы откалибровать отображение текущего времени и недели.
    (При первом использовании, если ЖК-экран продукта выключен, нажмите и удерживайте красную кнопку в течение 5 секунд, чтобы активировать дисплей.)

    Настройка таймера и других функций следующие:
    Шаг Кнопка Ключевая функция Описание
    1 Нажмите ТАЙМЕР Вход в интерфейс настройки таймера. Отображает 1_ON, обозначая интерфейс настройки времени включения первой группы. (всего 24 группы таймеров).
    2 Пресс НЕДЕЛЯ Регулирует день недели (доступно 15 вариантов недельного шаблона).
    3 Нажмите ЧАС Регулирует час (24-часовой формат).
    4 Нажмите МИНУТУ Регулирует минуты (00-59).
    5 Нажмите АВТО/ВКЛ-ВЫКЛ. Регулирует второй (00-59).
    6 Нажмите ОТМЕНА/ВОЗОБНОВИТЬ. Отменяет или восстанавливает установленное время таймера.
    7 Нажмите ТАЙМЕР again Вводит настройку таймера для времени выключения. Отображает 1_OFF, обозначая интерфейс настройки времени выключения первой группы.
    8 Повторите шаги 2–5. Настройте неделю, час, минуту и секунду времени выключения.
    9 Нажмите ТАЙМЕР again Установите время включения/выключения для групп 2–24. (Метод работы аналогичен шагам 2–8 выше).
    10 Нажмите ЧАСЫ/СОХРАНИТЬ Выход из интерфейса настройки таймера и возврат к интерфейсу отображения часов.
    11 Нажмите ЧАС MINUTE simultaneously ЖК-экран выключится, устройство перейдет в спящий режим и удалит все настройки таймера.

    Таблица соответствия недельного шаблона

    китайский понедельник вторник среда Четверг
    Английский дисплей МО ТУ МЫ ТД
    Недельные паттерны (15 типов). Перечислите их следующим образом.
    Нет. Английский образец работы китайский Description (15 Week Patterns) Нет. Английский образец работы
    1 МО TU WE TH FR SA SU Один и тот же график каждый день 12 МО TU WE
    9 МО WE FR Тот же график в понедельник, среду и пятницу. 13 ТД FR SA
    10 ТУ TH SA Тот же график во вторник, четверг, субботу. 14 МО TU WE TH FR
    11 СА ВС Тот же график в субботу, воскресенье. 15 МО TU WE TH FR SA
    2-8 МО/TU/WE/TH/FR/SA/SU Отдельные дни: понедельник/вторник/среда/четверг/пятница/суббота/воскресенье

  • Настройка рабочего состояния

    Нажмите кнопку ЧАСЫ/СОХРАНИТЬ Кнопка для входа в интерфейс отображения пекинского времени. Нажмите кнопку АВТО/ВКЛ-ВЫКЛ Кнопка для установки текущего рабочего состояния продукта:

    ВКЛ: Постоянно ВКЛ; ВЫКЛ: Постоянно ВЫКЛ; АВТО: Работает автоматически в соответствии с установленным расписанием (программа запускается полностью автоматически путем сравнения с текущим пекинским временем).

    Пресса ЧАСЫ ТАЙМЕР одновременно нажмите кнопки для входа в интерфейс циклического таймера (обратного отсчета).

    Настройка функции обратного отсчета

    Начальный интерфейс показывает ----. Нажмите кнопку ЧАСЫ/СОХРАНИТЬ кнопка переключения между и интерфейсы.

    указывает текущую настройку обратного отсчета до включения. Нажмите кнопку ЧАС , МИНУТА и НЕДЕЛЯ кнопки для настройки часов, минут и секунд соответственно (продолжительность обратного отсчета: от 1 секунды до 24 часов, 59 минут, 59 секунд). Нажмите красную кнопку, чтобы отменить неправильный ввод. Нажмите кнопку АВТО/ВКЛ-ВЫКЛ кнопка, чтобы начать обратный отсчет. Нажмите кнопку ТАЙМЕР button to pause and return to the countdown starting state. Press CLOCK ТАЙМЕР buttons simultaneously for 5 seconds to exit the Cyclic Timer (Countdown) function.

    Настройка авторегулировки недельной ошибки времени

    Нажмите кнопку красная кнопка и CLOCK одновременно нажмите кнопку для входа. Отображает «7d=00». Нажмите кнопку НЕДЕЛЯ Кнопка для настройки времени ошибки. « » указывает количество секунд, автоматически добавляемых в неделю. «-» указывает количество секунд, автоматически уменьшаемых за неделю. (Диапазон: от -30 до 30 секунд). Пресса ЧАСЫ/СОХРАНИТЬ для выхода после регулировки.


    Другие примечания

    1. Просмотр или изменение настроек таймера. После разблокировки экрана нажмите кнопку ТАЙМЕР кнопка для просмотра настроек. Пресса ЧАС , МИНУТА , НЕДЕЛЯ кнопки для изменения установленного времени.

    2. Ручное управление: нажмите кнопку АВТО/ВКЛ-ВЫКЛ Кнопка для произвольного включения/выключения.

    3. Если в течение 30 секунд не было выполнено никаких настроек, программа автоматически вернется к интерфейсу отображения часов и заблокирует экран.

    4. Во время хранения и транспортировки товара дисплей должен быть выключен. (Нажмите одновременно кнопки «ЧАС» и «МИНУТА» и удерживайте их в течение 5 секунд, чтобы очистить все установленные значения времени).

    5. После подтверждения еженедельной ошибки времени включите функцию автоматической настройки еженедельной ошибки. Обратите внимание на влияние сезонных изменений температуры.

    6. Подключитесь к номинальному рабочему напряжению продукта и согласуйте его с устройствами защиты от короткого замыкания (SCPD). Рекомендуется использовать MCB (миниатюрный автоматический выключатель) на входе.

    7. Не используйте в пыльных помещениях, где присутствуют агрессивные газы, под прямыми солнечными лучами или там, где он может подвергаться воздействию дождя.

    8. Храните и используйте при номинальном напряжении и указанных условиях температуры/влажности.

    Выброшенные электроприборы нельзя выбрасывать вместе с бытовыми отходами. Их следует перерабатывать через специализированные каналы для утилизации ресурсов.

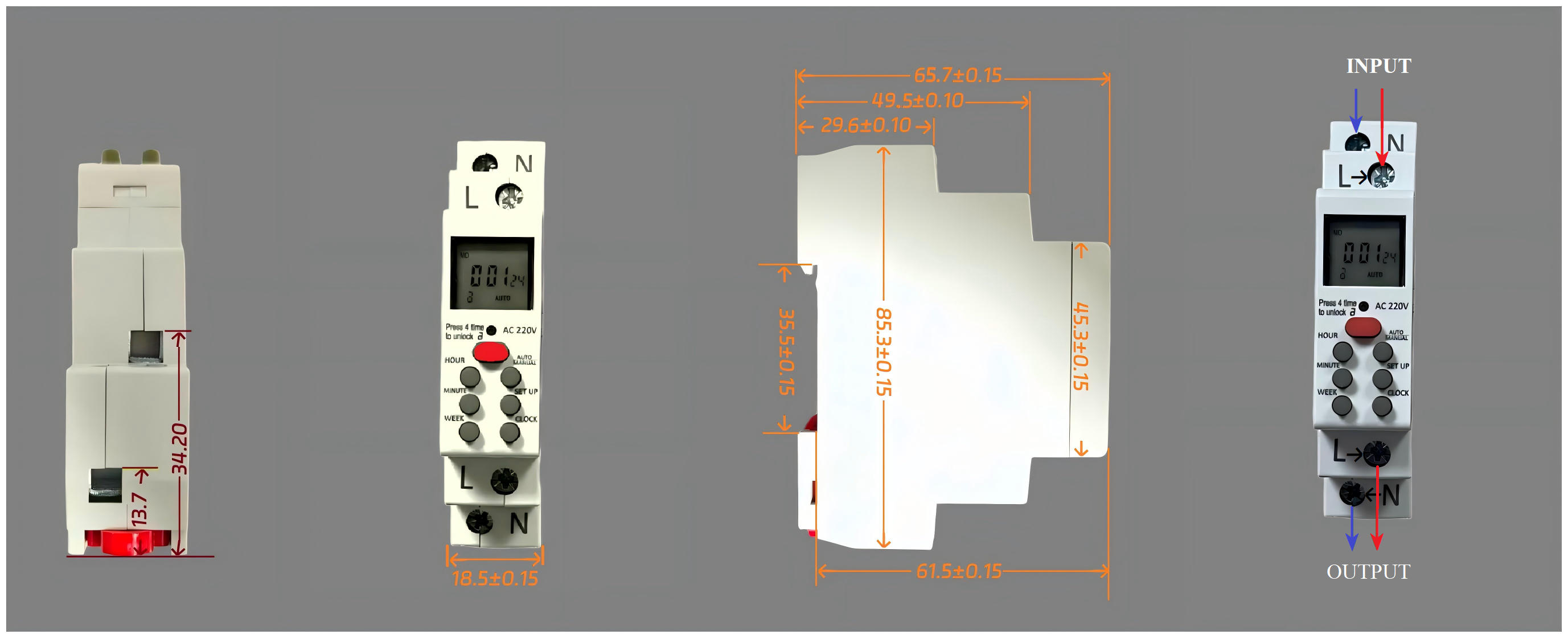

    Размеры изделия и схема подключения однофазного источника переменного тока 220 В


    Данное руководство по эксплуатации должно храниться у конечного пользователя.
    Данное руководство по эксплуатации следует хранить до тех пор, пока изделие не будет утилизировано.
    Технические характеристики продукта могут быть изменены без предварительного уведомления.
    Пожалуйста, внимательно прочтите данное руководство и поймите все его содержание, чтобы обеспечить правильную установку, электрическое подключение, эксплуатацию и техническое обслуживание.
